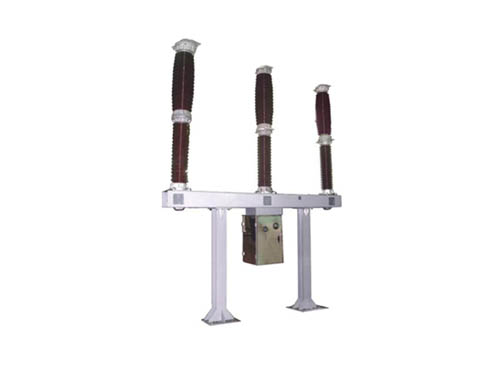

高壓斷路器系列
首頁 > 產品中心 > 一次設備 > 高壓斷路器系列
|
序號 |
名稱 |
單位 |
數據 | ||||
|
1 |
額定電壓 |
KV |
12 | ||||
|
2 |
額定電流 |
A |
630 |
1250 | |||
|
3 |
額定頻率 |
Hz |
50 | ||||
|
4 |
額定絕 |
1min工頻耐受電壓 |
干試（相間、對地） |
KV |
42 | ||
|
濕試（相間、對地） |
34 | ||||||
|
隔離斷口 |
48 | ||||||
|
二次回路對地 |
2 | ||||||
|
雷電沖擊耐受電壓（峰值） |
75 | ||||||
|
5 |
額定短路開斷電流 |
KA |
20 |
25 | |||
|
6 |
額定短路關合電流（峰值） |
KA |
50 |
63 | |||
|
7 |
額定短時耐受電流 |
KA |
20 |
25 | |||
|
8 |
額定峰值耐受電流 |
KA |
50 |
63 | |||
|
9 |
額定短路開斷電流開斷次數 |
次 |
30 | ||||
|
10 |
額定短路持續時間 |
S |
4 | ||||
|
11 |
額定操作電壓及輔助回路額定電壓 |
V |
DC220/AC220/DC110/AC110/DC24V | ||||
|
12 |
主回路電阻 |
不帶隔離開關 |
μΩ |
≤80 | |||
|
帶隔離開關 |
≤120 | ||||||
|
13 |
機械壽命 |
次 |
10000 | ||||
|
注: 若海拔高于1000m， 則額定絕緣水平應進行相應修正。 | |||||||
