局部放電在線監測系統

首頁 > 產品中心 > 二次設備 > 局部放電在線監測系統

變壓器局部放電在線監測裝置

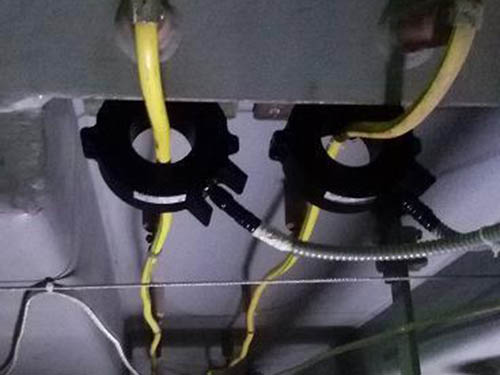

　　系統通過安裝在主變鐵芯接地線和中性點接地線的傳感器檢測變壓器內部放電信號，通過安裝在箱體接地線上的脈沖電流傳感器檢測外部干擾信號。傳感器采集到的高頻脈沖信號經同軸電纜傳輸至變壓器旁邊的數據采集裝置，分析后的數據經485總線傳送至主控室。
　　當變壓器內部有放電發生時，內部放電信號會通過電容效應耦合到變壓器鐵芯上，進而通過鐵芯接地線傳導到變壓器外殼；而當外界電暈等干擾信號發生時，外界信號會經套管電容或繞組電容傳導到變壓器外殼通過外殼接地線流入大地；因此通過對比鐵芯接地線和箱體接地線上的信號大小，即可判斷出哪些信號是變壓器內部放電，哪些是外界干擾信號。

參　數　名　稱	參數內容/標準值
供電	額定電壓：12(DC)(輸入范圍：9-36V)
通道數	3通道
功耗	<5W
工作頻帶	2MHz~80MHz
局放測量范圍	2pC~10000pC
溫度測量范圍	-55℃~+125℃
采樣分辨率	12bit
采樣時間	1s(50個工頻周期)
采樣頻率	5min/次（可調）
通訊接口	RS-485
局放信號接口	SMA
